dex(Dalvik 可执行文件) 结构学习

前言

近几个月接触了挺多安卓方面的东西，但本地笔记杂而乱，于是整理一下

背景

1. Java

写一个Helloworld.java文件，javac把它翻译成字节码：Helloworld.class，JVM 启动。当用到 HelloWorld 这个类时，JVM 的 ClassLoader 就会去硬盘上找到那个 .class 文件，读进内存，然后执行

问题：对于app来说，通常有很多个类，如果都按照这个机制来查找的话，硬盘里会有 10000 个分散的 .class 文件，容易造成空间浪费和性能降低(I/O)

2. Android 的 DEX

为了解决上面的问题，出现了DEX (Dalvik Executable) 格式和 ART 虚拟机

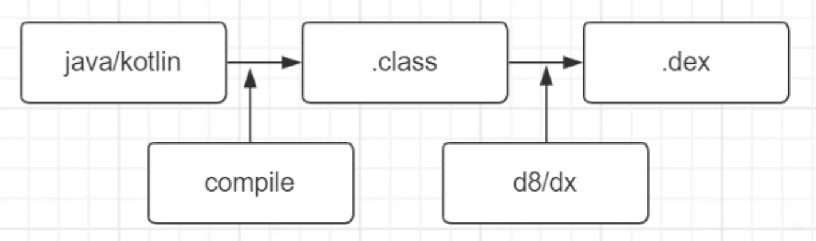

采用 常量池去重 的思路，d8 将这10000个.class融合成一个classes.dex文件

Dex 是Android系统中Java字节码的优化格式，相比传统的class文件，Dex具有更高的执行效率和更小的文件体积。

数据类型

自定义类型	原类型	含义
s1	int8_t	有符号单字节
u1	uint8_t	无符号单字节
s2	int16_t
u2	uint16_t
s4	int32_t
u4	uint32_t
s8	int64_t
u8	uint64_t
sleb128	无	有符号LEB128,可变长度
uleb128	无	无符号LEB128,可变长度
uleb128p1	无	等于ULEB128加1,可变长度

其中的 u 表示无符号数，u1 就是 8 位无符号数，u4 就是 32 位无符号数。

LEB128是一种可变长度类型，每个 LEB128 由 1~5 个字节组成，每个字节只有 7 个有效位。如果第一个字节的最高位为 1，表示需要继续使用第 2 个字节，如果第二个字节最高位为 1，表示需要继续使用第三个字节，依此类推，直到最后一个字节的最高位为 0，至多 5 个字节。除了 LEB128 以外，还有无符号类型 ULEB128。

结构

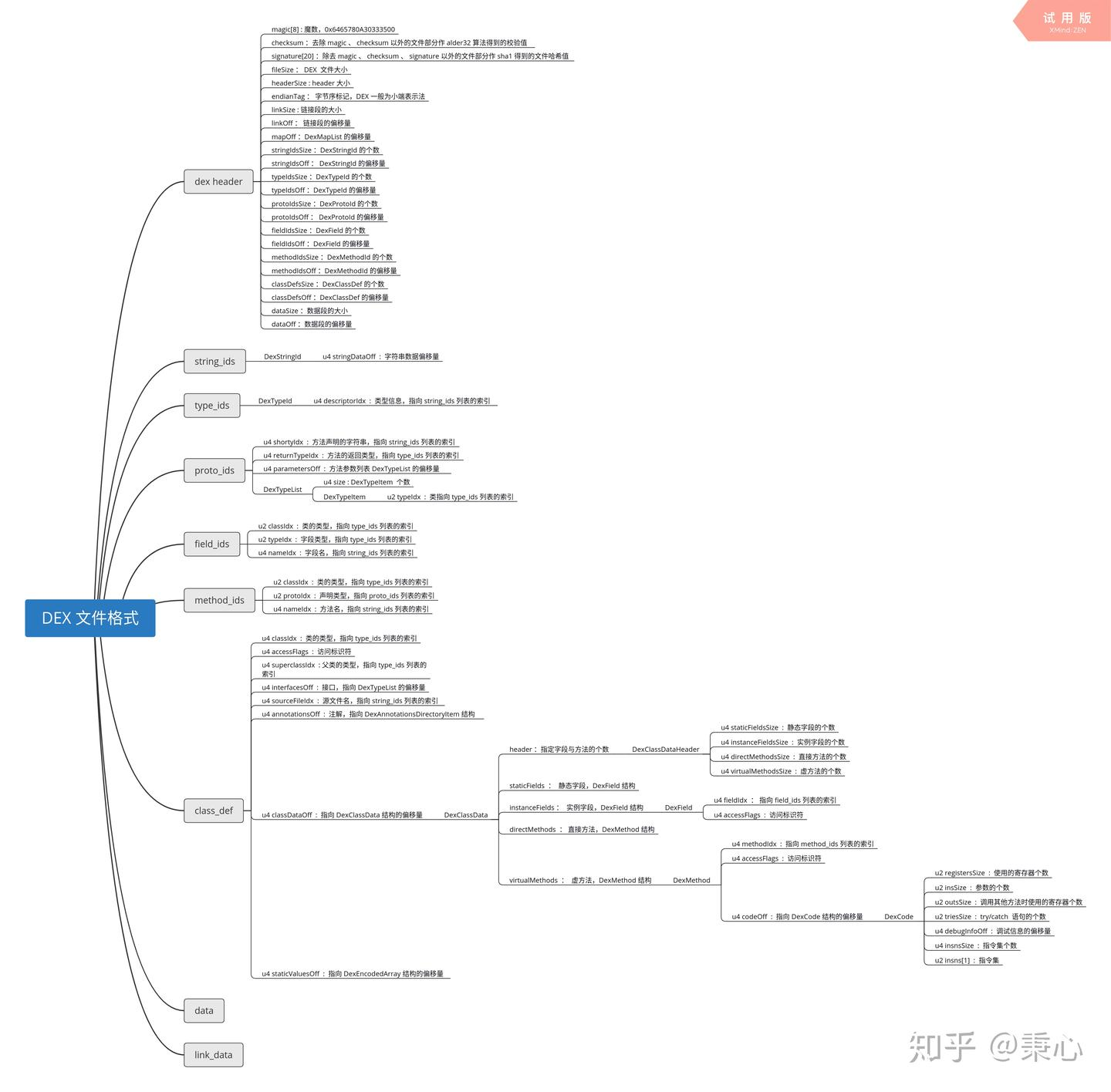

只记一些重要的内容，其他参考Android逆向笔记 —— DEX 文件格式解析 - 知乎

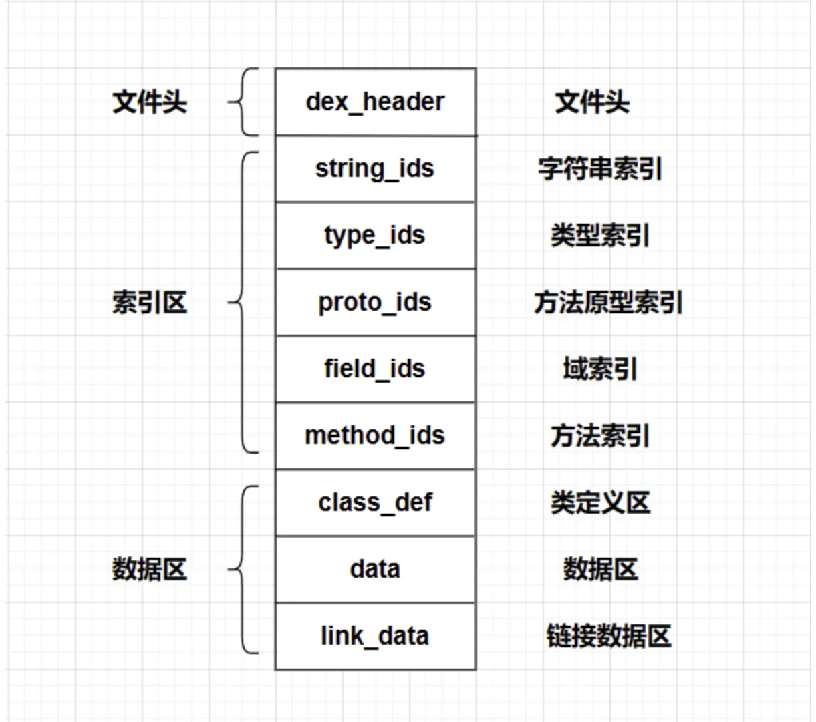

Dex文件采用索引+数据的分离设计，所有索引区在前，实际数据在后。这种设计优化了内存访问和加载速度。

header : DEX 文件头，记录了一些当前文件的信息以及其他数据结构在文件中的偏移量
string_ids : 字符串的偏移量
type_ids : 类型信息的偏移量
proto_ids : 方法声明的偏移量
field_ids : 字段信息的偏移量
method_ids : 方法信息（所在类，方法声明以及方法名）的偏移量
class_def : 类信息的偏移量
data : ：数据区
link_data : 静态链接数据区

从 header 到 data 之间都是偏移量数组，并不存储真实数据，所有数据都存在 data 数据区，根据其偏移量区查找。

struct DexHeader {
    u1  magic[8];           // 魔数
    u4  checksum;           // adler 校验值
    u1  signature[kSHA1DigestLen]; // sha1 校验值
    u4  fileSize;           // DEX 文件大小
    u4  headerSize;         // DEX 文件头大小
    u4  endianTag;          // 字节序
    u4  linkSize;           // 链接段大小
    u4  linkOff;            // 链接段的偏移量
    u4  mapOff;             // DexMapList 偏移量
    u4  stringIdsSize;      // DexStringId 个数
    u4  stringIdsOff;       // DexStringId 偏移量
    u4  typeIdsSize;        // DexTypeId 个数
    u4  typeIdsOff;         // DexTypeId 偏移量
    u4  protoIdsSize;       // DexProtoId 个数
    u4  protoIdsOff;        // DexProtoId 偏移量
    u4  fieldIdsSize;       // DexFieldId 个数
    u4  fieldIdsOff;        // DexFieldId 偏移量
    u4  methodIdsSize;      // DexMethodId 个数
    u4  methodIdsOff;       // DexMethodId 偏移量
    u4  classDefsSize;      // DexCLassDef 个数
    u4  classDefsOff;       // DexClassDef 偏移量
    u4  dataSize;           // 数据段大小
    u4  dataOff;            // 数据段偏移量
};

magic：

1	文件标识 dex + 换行符 + DEX 版本 + 0

字符串格式为 dex\n035\0，十六进制为 0x6465780A30333500。

checksum 是对去除 magic 、 checksum 以外的文件部分作 alder32 算法得到的校验值，用于判断 DEX 文件是否被篡改。

signature 是对除去 magic 、 checksum 、 signature 以外的文件部分作 sha1 得到的文件哈希值。

endianTag 用于标记 DEX 文件是大端表示还是小端表示。由于 DEX 文件是运行在 Android 系统中的，所以一般都是小端表示，这个值也是恒定值 0x12345678。

其余部分分别标记了 DEX 文件中其他各个数据结构的个数和其在数据区的偏移量。根据偏移量我们就可以轻松的获得各个数据结构的内容。下面顺着上面的 DEX 文件结构来认识第一个数据结构 string_ids。
